Propagação de ondas eletromagnéticas

A propagação é o fenômeno que descreve como as ondas eletromagnéticas se deslocam pelo espaço, permitindo que sinais de rádio percorram grandes distâncias.

No radioamadorismo, compreender a propagação é essencial para aproveitar ao máximo as comunicações em diferentes faixas de frequência, especialmente nas ondas curtas (HF).

Para tanto, precisamos ter em mente que as ondas de rádio, dependendo de sua frequência, podem ser afetadas por uma camada de íons chamada de Ionosfera, presente a partir da camada da atmosfera denominada Mesosfera.

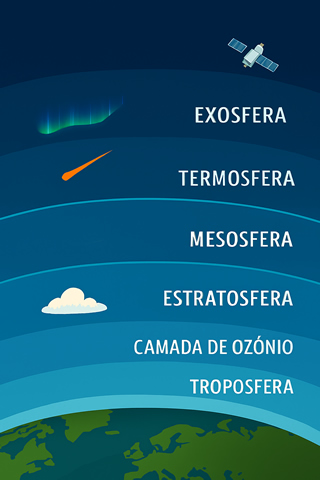

Camadas que compõem a atmosfera terrestre

Camada	Altura aproximada	Características principais
Troposfera	0 a 10 km	Onde ocorrem os fenômenos meteorológicos e a maior parte da vida
Estratosfera	10 a 50 km	Contém a camada de ozônio e é mais estável
Camada de Ozônio	~20 a 30 km	Fina faixa dentro da estratosfera que filtra radiação UV
Mesosfera	50 a 80 km	Onde ocorrem os meteoros; temperaturas muito baixas
Termosfera	80 a 600 km	Temperaturas elevadas; abriga auroras e satélites de baixa órbita
Exosfera	acima de 600 km	Última camada da atmosfera terrestre que antecede o espaço sideral

A ionosfera e sua formação

A ionosfera é uma região da atmosfera terrestre situada entre aproximadamente 60 km e 1.000 km de altitude. Ela é formada pela ação das emissões solares — principalmente radiação ultravioleta e raios X — que ionizam as moléculas de oxigênio e nitrogênio presentes ao redor da Terra, criando íons e elétrons livres.

Essa camada eletricamente carregada desempenha papel fundamental na reflexão e refração das ondas de rádio.

Frequências de ondas curtas (HF) podem ser absorvidas ou refletidas por ela dependendo de diversas condições como por exemplo, o horário do dia.

Já frequências de VHF e acima, não sofrem influência, se deslocando livremente para o espaço (motivo pelo qual são utilizadas para comunicações espaciais).

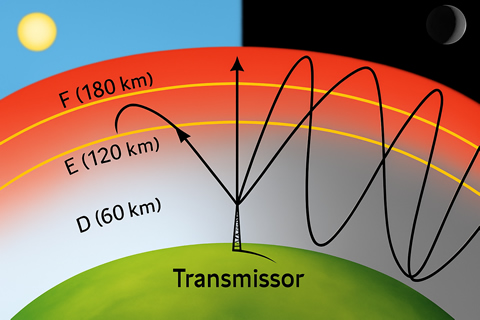

Camadas da ionosfera e seus efeitos

A ionosfera é composta por diferentes camadas, que variam em intensidade conforme o ciclo solar, a hora do dia e a estação do ano:

Importância para o radioamador

O comportamento da ionosfera determina se um sinal será absorvido, refletido ou refratado. Por isso, conhecer as condições de propagação ajuda o radioamador a escolher a melhor frequência e o melhor horário para estabelecer comunicações de longo alcance.

Durante períodos de alta atividade solar, a ionosfera se torna mais ionizada, ampliando as possibilidades de contatos internacionais em HF.

Vê-se portanto que o conhecimento das condições da ionosfera é crucial para determinar se um contato a longa distância será possível em determinado horário do dia e frequência de transmissão.

SFI – Solar Flux Index

O indice de fluxo solar é uma medida da radiação solar diretamente relacionada à ionização da camada F da Ionosfera, principal responsável pela propagação em HF (3-30MHz).

Escala típica:

Os radioamadores acompanham o SFI em conjunto com os indices A e K para prever a propagação.

Escala do indice K:

Valor K	Condição geomagnética	Impacto na propagação
0–1	Muito calmo	Propagação estável, ideal para HF
2	Calmo	Pequenas variações, ainda boas condições
3	Levemente instável	Algumas flutuações perceptíveis
4	Instável	Propagação degradada, contatos DX mais difíceis
5	Tempestade menor	Forte degradação, bandas HF sofrem bastante
6	Tempestade moderada	Propagação severamente afetada
7	Tempestade forte	HF praticamente inutilizável
8	Tempestade muito forte	Comunicações HF quase impossíveis
9	Tempestade extrema	Colapso total da propagação ionosférica

Escala do indice A:

Valor A	Condição geomagnética	Impacto na propagação
0–7	Calmo	Propagação excelente
8–15	Levemente instável	Propagação boa, mas com pequenas variações
16–29	Instável	Propagação degradada, contatos DX mais difíceis
30–49	Tempestade menor	Propagação severamente afetada
50–99	Tempestade moderada	HF praticamente inutilizável
≥100	Tempestade extrema	Colapso total da propagação
